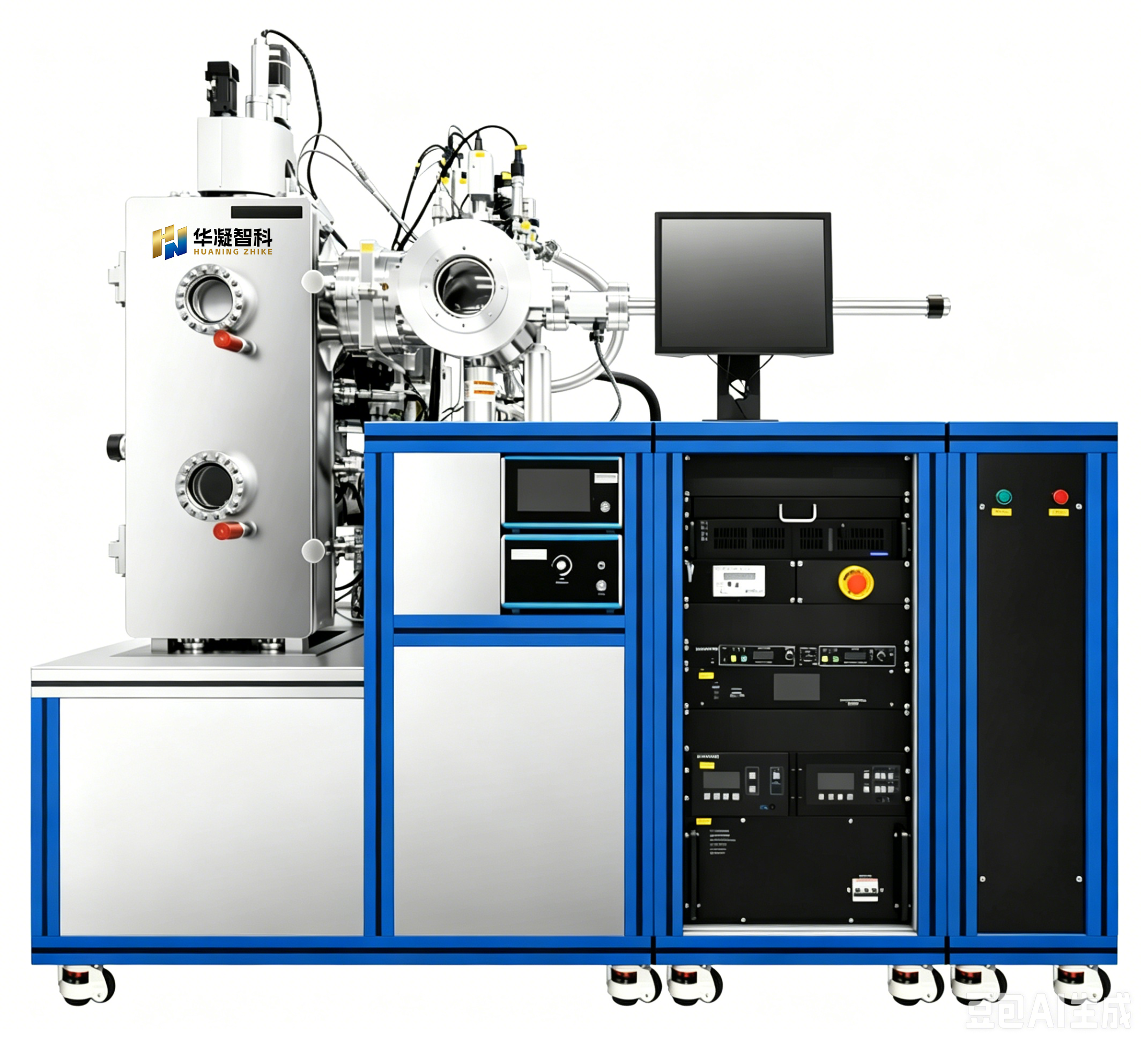

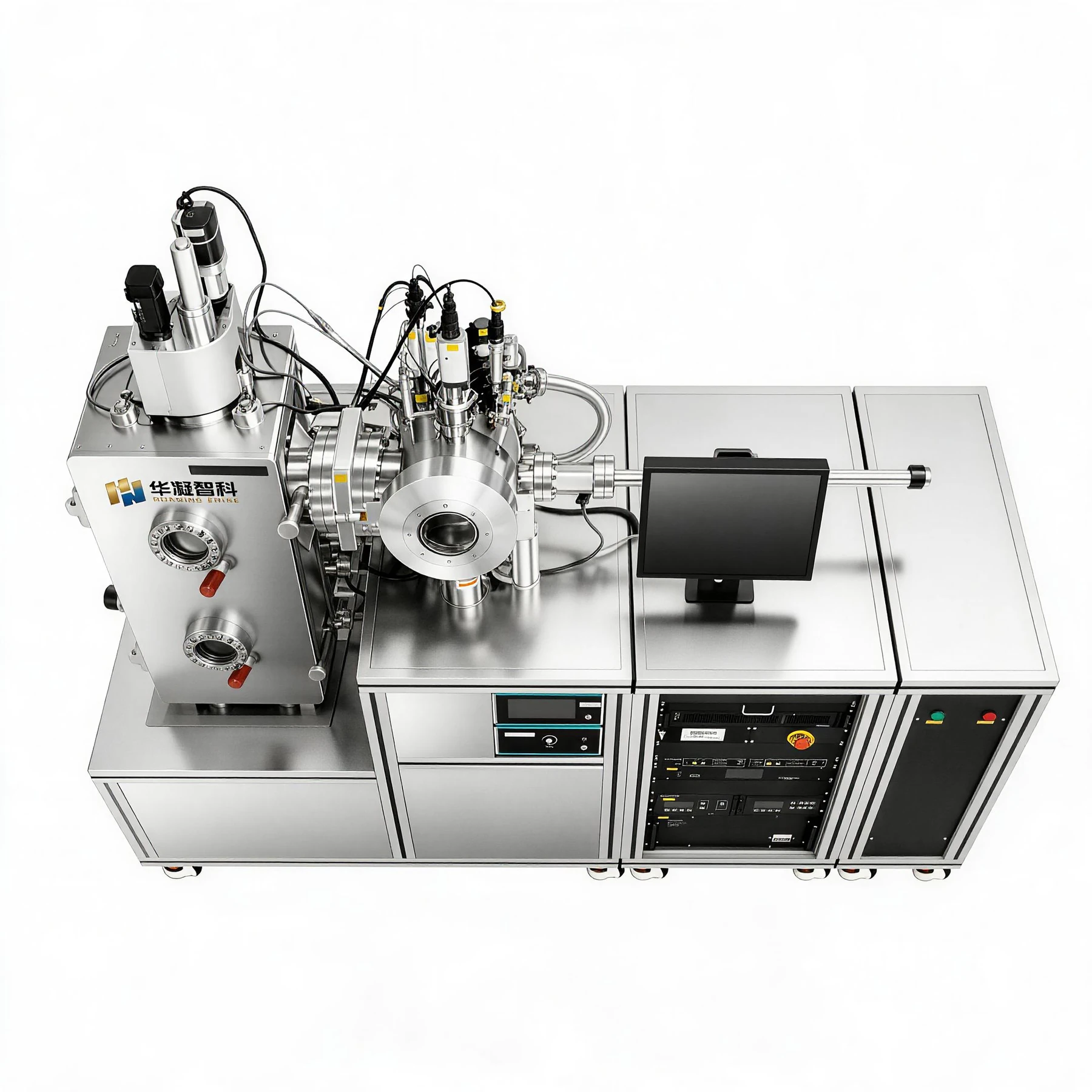

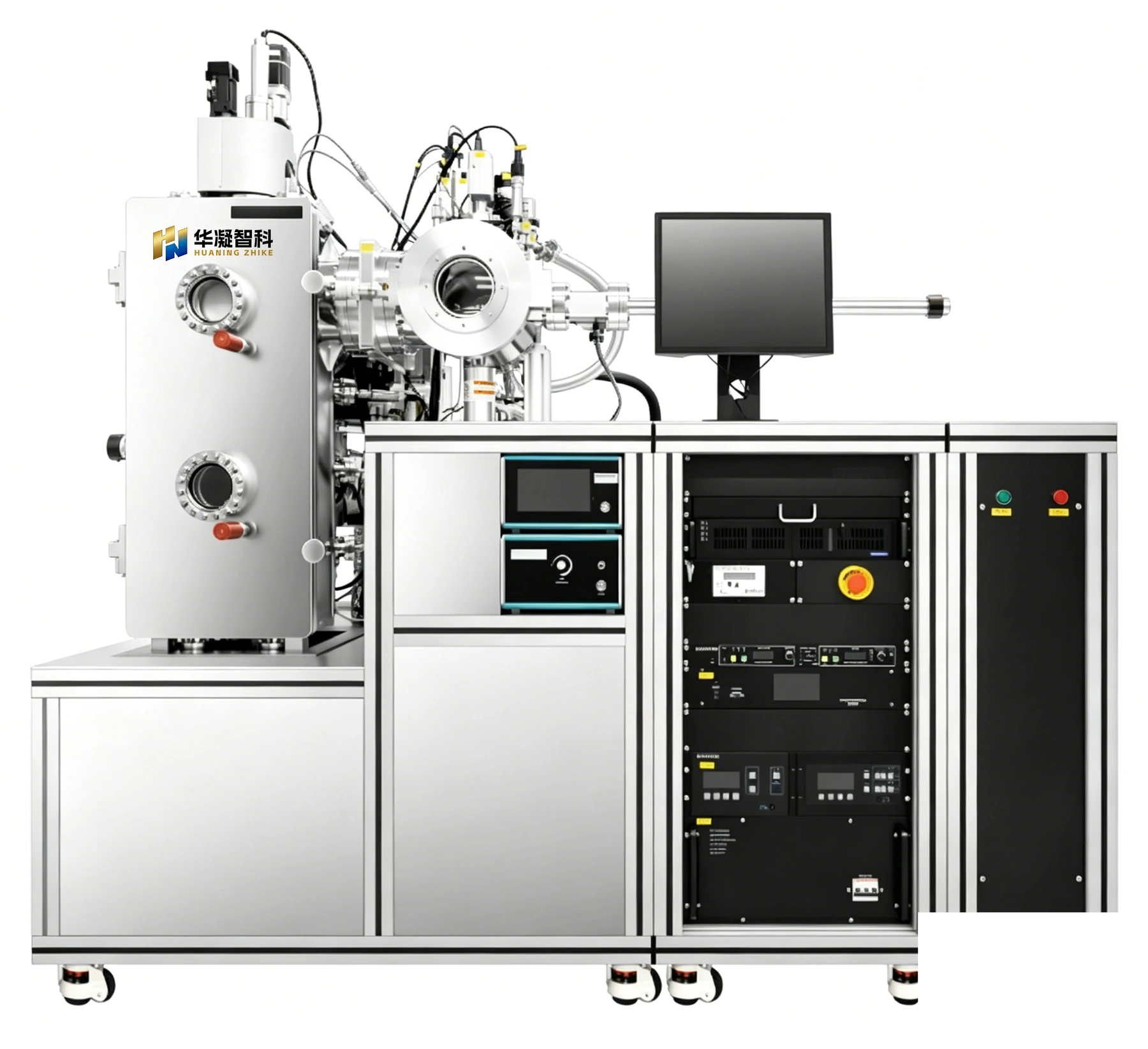

Small Electron Beam Evaporation R&D Equipment — view 1
Zoom
1 / 2
HN-EB-R-009

Small Electron Beam Evaporation R&D Equipment

Compact high-purity evaporation for optical and device research

System Overview

The HN-EB-R-009 is a compact electron beam evaporation system tailored for optical coating research, semiconductor device layer development, and thin-film physics studies. Its intuitive touchscreen interface and small chamber volume make it an accessible, high-precision tool for research groups depositing optical multilayers, transparent conductive oxides, and dielectric films.

Working Principle

Focused electron beam evaporation heats source materials in a cooled copper hearth, generating a controlled vapor flux directed at the substrate. In-situ quartz crystal monitoring provides real-time deposition rate and cumulative thickness feedback, enabling precise optical layer control. Ion-assist capability is available for improved film density at low substrate temperatures.

Core Advantages

  • Compact benchtop-compatible form factor
  • High material purity with minimal filament contamination
  • Integrated touchscreen with intuitive recipe programming
  • Multi-material hearth for sequential optical stack deposition
  • QCM thickness and rate control included as standard
  • Ion-assist option for low-temperature dense film deposition
  • Compatible with standard optical substrate sizes

Technical Specifications

Chamberφ450 mm optical-grade electropolished chamber
Evaporation Source6 kW, 4-crucible compact E-type electron-beam gun
Vacuum SystemTurbomolecular high-vacuum system
Temperature ControlLow-stress precision temperature control
MonitoringHigh-precision optical extremum monitor
ControlAutomatic crucible rotation with alternating multilayer evaporation cycles

Specifications are representative. Final system parameters are defined during configuration. Contact our engineering team for detailed documentation.

Supported Applications

Research & DevelopmentOptical Thin FilmsSemiconductor Thin Films
